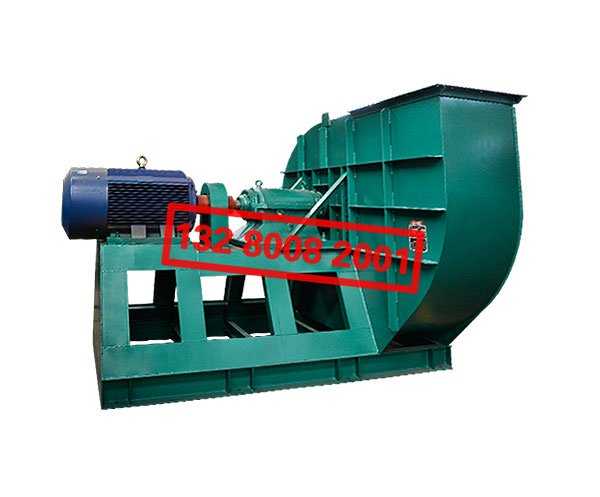

GY4-68型鍋爐離心通引風機

這兩種風機主要由葉輪、機殼、進風口、調節門及傳動組組成。
1、葉輪---由12個后傾翼形葉片焊接于弧錐形的輪蓋與平板的輪盤中間。引風機葉輪在葉片頭部采用了實心體，并在易磨損部增加耐磨材料堆焊，提高了葉片的使用壽命。葉輪均經過靜、動平衡試驗，保證運轉平穩。
2、機殼---機殼是用普通鋼板焊接而成的蝸形體。單吸入風機的機殼做成兩種不同形式：№8～12.5的機殼作成整體結構?！?4、16機殼的四分之一可拆掉。對于引風機，在蝸形板上方開有除灰門，同時適當加厚，以防煙灰磨損，延長使用壽命。
3、進風口--為收斂式流線形的整體結構，用螺栓固定在機殼入口側。
4、調節門--用來調節風機流量大小的裝置?！?~12.5由13片花辨式葉片組成，均軸向安裝在進風口前面，由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°（全閉）到0°（全開）。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向。對于左旋風機，扳把由上往下拉是由全閉到全開方向。為使調節門各部位正常工作，必須很好的潤滑。對通風機的調節門，采用鈣鈉基潤滑脂潤滑。對引風機，因氣體溫度較高，潤滑脂采用硫化鉬高溫（260℃）潤滑脂，高溫運轉時能保證潤滑作用。
5、傳動組--傳動方式均為D式。由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管、耗水量因環境溫度的不同而異，一般按0.5~1 m3/ h考慮.軸承箱上裝有溫度計和油位指示器?；筒捎?0號機械油，入油量按油位標志要求。
