ZXZ20礦用鉆孔成像裝置

產品用途:

該系列礦用數碼鉆孔成像檢測儀是針對煤礦井下地質條件和使用環境專門設計的，可觀測鉆孔中地質體的各種特征及細微變化的鉆孔探測設備。
　　該儀器可觀測：
　　◆底層巖性、巖石結構。
　　◆活動性斷層、裂隙產狀及發育情況。
　　◆導水裂隙帶構造，巖層水流向。
　　◆頂煤厚度。
　　該系統可用于煤礦頂板地質構造、煤層賦存、工作面前方斷層構造、上覆巖層導水裂隙帶等的探測。

產品特點:

1、全景成像(360°)式觀測探頭，可形成孔壁360°平面展開圖和虛擬三維鉆孔巖芯圖;

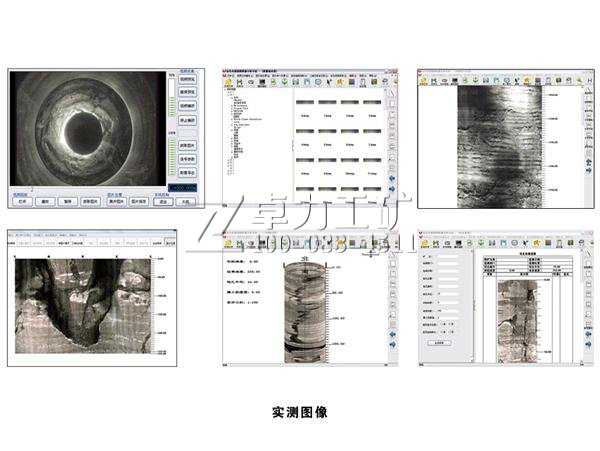

　　2、圖像捕獲和分析軟件，實時監視與快速分析，可定量獲得孔內裂隙產狀和隙寬;
　　3、適用于各種方向的鉆孔，如垂直、傾斜、水平等各種方位的鉆孔;
　　4、適用孔徑范圍大，可勘測從Φ28mm到Φ45mm(配備居中器)的各種類型鉆孔;
　　5、 深度測量精度高,深度顯示分辨率1cm;
　　6、防爆型式：礦用本質安全型，防爆標志“ExibI”。

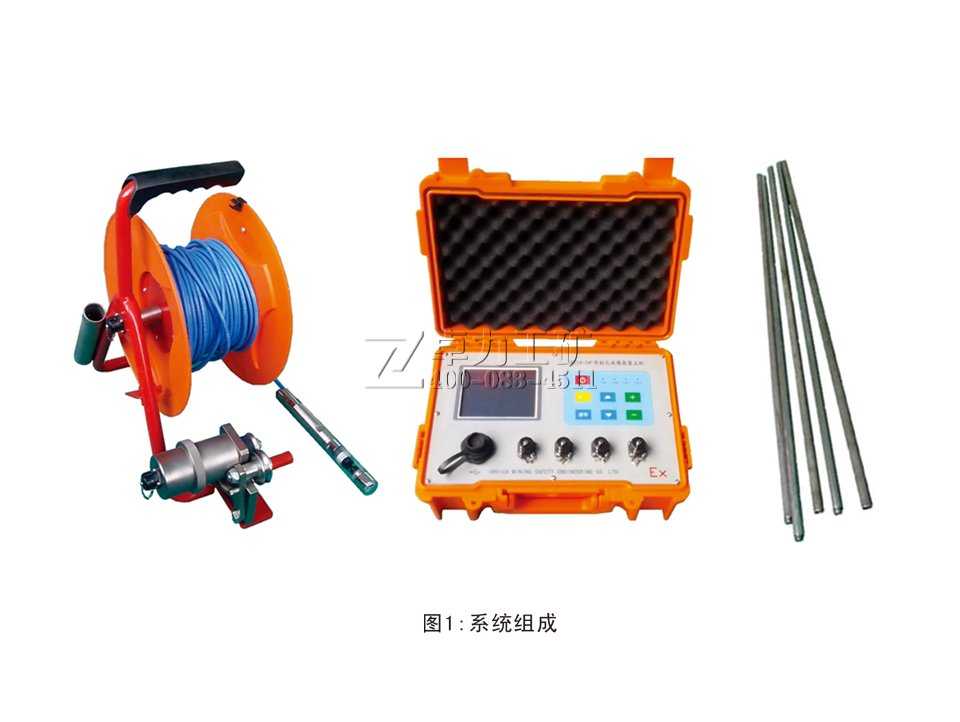

系統組成:
