輕軌/重軌/起重機鋼軌的規格及標準尺寸圖

輕軌、重軌、起重機鋼軌的規格及標準尺寸圖
（輕軌按 YB222-63 ,重軌按 YB350-63 、GB181-63 、GB182-63、 GB183-63 ，起重機鋼軌按 GB3426-82）

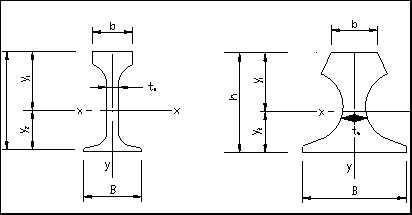

I- 截面慣性矩；W-截面模量；i-截面回轉半徑



類型	規格	尺寸				截面面積	每米重量	截面特性							標準長度
								y1	y2	x-x軸			y-y軸
		A	B	b	tw	A				Ix	W1=Ix/y1(cm3)	W2=Ix/y2(cm3)	Iy	Wy	(m)
						(cm2)	（㎏/m)	(㎝)	(㎝)	（cm4)			(cm4)	(cm3)
輕軌	5kg/m	50	44	22	4.5	6.41	5.03	2.22	2.78	25.2	11.4	9.1	5.35	2.43	5～10
	8kg/m	65	54	25	7	10.76	8.42	2.89	3.61	59.3	20.6	16.4	9.62	3.56	5～10
	11kg/m	80.5	66	32	7	14.31	11.2	3.96	4.09	125	31.7	30.5	15.1	4.58	6～10
	15kg/m	91	76	37	7	18.8	14.72	4.35	4.75	222	51	46.6	30.2	7.94	6～12
	18kg/m	90	80	40	10	23.07	18.06	4.29	4.71	240	56.1	51	41.1	10.3	7～12
	24kg/m	107	92	51	10.9	31.24	24.95	5.31	5.39	486	91.6	90.1	80.5	17.49	9～12
重軌	33kg/m	120	110	60	12.5	42.5	33.29	5.76	6.24	821.9	142.6	131.8	165.1	30	12.5
	38kg/m	134	114	68	13	49.5	38.73	6.67	6.73	1204.4	180.6	178.9	209.3	36.7	12.5;25
	43kg/m	140	114	70	14.5	57	44.65	6.9	7.1	1489	217.3	208.3	260	45	12.5;25
	50kg/m	152	132	70	15.5	65.8	51.51	7.1	8.1	2037	287.2	251.3	377	57.1	12.5;25
	QU70	120	120	70	28	67.3	52.8	5.93	6.07	1082	182.5	178.1	327.2	54.53	9.0;9.5
起重機	QU80	130	130	80	32	81.13	63.69	6.43	6.57	1547.4	240.7	235.5	482.4	74.21	10;10.5
鋼軌	QU100	150	150	100	38	113.32	88.96	7.6	7.4	2864.7	376.9	387.1	941	125.45	11;11.5
	QU120	170	170	120	44	150.44	118.1	8.43	8.57	4923.8	584.1	574.5	1694.8	199.39	12;12.5
