電纜銅線規格型號對照表

電纜銅線規格型號對照表


近似類比：(依次為1/3的關系)
1 AWG=7.5mm
10 AWG=2.5mm
20 AWG=0.8mm
30 AWG=0.20mm
只用記住10號線規為2.5mm
AWM=Appliance Wiring Material
AWG=American Wring Gauge.
NO.28一般也寫成28AWG,芯線的構成常用二種方式:
1. 0.322/1
2. 0.127/7.也寫成36AWG/7.

美制電纜規格型號AWG與公制mm、英制單位對照表

在以太網和xDSL接入網設計中，經常會碰到諸如24AWG、26AWG等等表示電纜直徑的方法。其實AWG(American Wire Gauge)是美制電線標準的簡稱，AWG值是導線厚度（以英寸計）的函數。下表是AWG與公制、英制單位的對照表。其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。例如，常用的電話線直徑為26AWG，約為0.4mm。

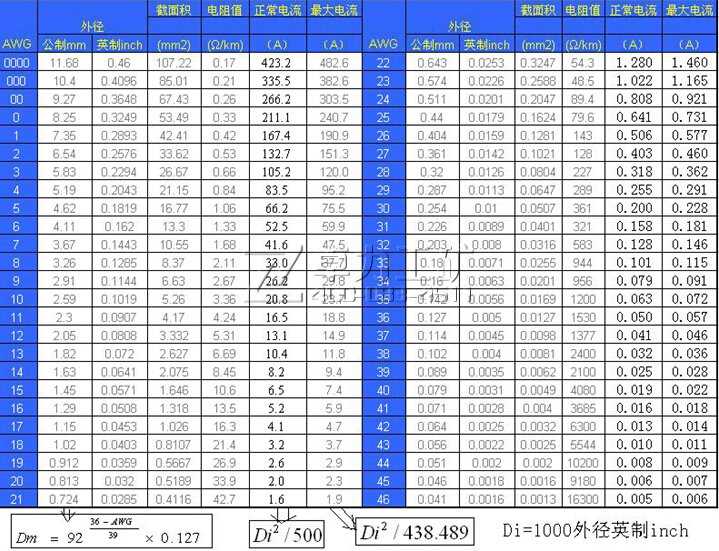

AWG	外徑		截面積  (mm2)	電阻值  (W/km)	AWG	外徑		截面積  (mm2)	電阻值  (W/km)
	公制mm	英制inch				公制mm	英制inch
4/0	11.68	0.46	107.22	0.17	22	0.643	0.0253	0.3247	54.3
3/0	10.40	0.4096	85.01	0.21	23	0.574	0.0226	0.2588	48.5
2/0	9.27	0.3648	67.43	0.26	24	0.511	0.0201	0.2047	89.4
1/0	8.25	0.3249	53.49	0.33	25	0.44	0.0179	0.1624	79.6
1	7.35	0.2893	42.41	0.42	26	0.404	0.0159	0.1281	143
2	6.54	0.2576	33.62	0.53	27	0.361	0.0142	0.1021	128
3	5.83	0.2294	26.67	0.66	28	0.32	0.0126	0.0804	227
4	5.19	0.2043	21.15	0.84	29	0.287	0.0113	0.0647	289
5	4.62	0.1819	16.77	1.06	30	0.254	0.0100	0.0507	361
6	4.11	0.1620	13.30	1.33	31	0.226	0.0089	0.0401	321
7	3.67	0.1443	10.55	1.68	32	0.203	0.0080	0.0316	583
8	3.26	0.1285	8.37	2.11	33	0.18	0.0071	0.0255	944
9	2.91	0.1144	6.63	2.67	34	0.16	0.0063	0.0201	956
10	2.59	0.1019	5.26	3.36	35	0.142	0.0056	0.0169	1,200
11	2.30	0.0907	4.17	4.24	36	0.127	0.0050	0.0127	1,530
12	2.05	0.0808	3.332	5.31	37	0.114	0.0045	0.0098	1,377
13	1.82	0.0720	2.627	6.69	38	0.102	0.0040	0.0081	2,400
14	1.63	0.0641	2.075	8.45	39	0.089	0.0035	0.0062	2,100
15	1.45	0.0571	1.646	10.6	40	0.079	0.0031	0.0049	4,080
16	1.29	0.0508	1.318	13.5	41	0.071	0.0028	0.0040	3,685
17	1.15	0.0453	1.026	16.3	42	0.064	0.0025	0.0032	6,300
18	1.02	0.0403	0.8107	21.4	43	0.056	0.0022	0.0025	5,544
19	0.912	0.0359	0.5667	26.9	44	0.051	0.0020	0.0020	10,200
20	0.813	0.0320	0.5189	33.9	45	0.046	0.0018	0.0016	9,180
21	0.724	0.0285	0.4116	42.7	46	0.041	0.0016	0.0013	16,300

由表中歸納出的AWG與英寸的關系如下：
 AWG = A lg inch - B
其中，A＝-19.93156857，B＝9.73724。
