礦用w鋼帶標準及規格尺寸(圖)

一、我公司生產礦用 W 型鋼帶，嚴格執行煤碳行業標準。產品因率先使用標準化生產。產品質量受到各礦山企業的一致好評，并與數家企業保持著良好的誠信供貨關系。我公司將以優質的產品，忠實的履行我們的責任和義務。
W型鋼帶制造標準： MT/T861—2000
二、W型鋼帶用途：適用煤礦井下巷道及工作面開切眼等支護。
三、W型鋼帶使用方法：利用錨桿等材料，將 W 型鋼帶固定于巷道頂部及側面。
四、 W型鋼帶的技術優越性（同平鋼帶相比）
1 、 W鋼帶抗彎截面模量提高 37 倍；
2 、鋼度提高 70 倍左右；
3 、 W型鋼帶冷軋過程中的硬化作用，提高抗拉強度 12%—15% ；
4 、容易與圍巖密貼；
5 、斷面利用率高、節省材料、價格低廉。

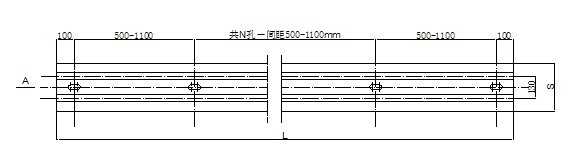

五、 1 、 W鋼帶型式見圖 :

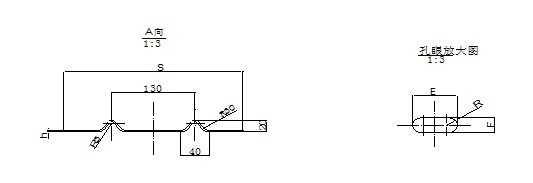

圖中 : L.M 鋼帶長度 S.M 鋼帶寬度 h. 鋼帶厚度 F. 孔眼寬度
R 孔眼半徑 R=1/ 2F E 孔眼長度 N 孔眼數依長度、孔距定
2 、 M鋼帶按寬度、厚度有以下規格尺寸
制成寬度： S （ mm ） 170 、 190 、 200 、 220 、 230 、 240 、 250 、 270 、 280 、 300 。
材料厚度： h （ mm ） 3 、 3.5 、 4 、 4.5 、 5 、 6 、 7 、 8 。
孔眼寬度： F.(mm) 寬度按巖石鉆頭增加 2mm ，長度 50 － 70mm
孔距： 500mm － 1100mm （亦可按用戶要求設定）
長度： L(mm) 按用戶要求設定，最長不超過 15000mm
3 、 W鋼帶的長度及允許偏差：

定尺精度	長度， mm	允許偏差 ,mm
普通定尺	>4000	+30
精確定尺	3000 ～ 4000	+20
	<3000	+10

六、 W型鋼帶的特點：
1 、 W型鋼帶為系列化產品，可根據不同的地質條件及不同要求，選擇不同的型號。
2 、 W型鋼帶向上與向下的截面模量差別很大（向下截面模量約是向上截面模量的 2.75 倍），所以在安裝時，采用錨桿鉆機向上頂緊，鋼帶截面模量很小，容易與頂板圍巖密貼，但當頂板來壓時，鋼帶向下的抗彎截面模量很大，使錨桿松動圍巖形成一個整體。
3 、 W型鋼帶較其他類型鋼帶來說，不易撕裂且鋼度大。
4 、 W型鋼帶截面利用率高。
七、 M型鋼帶常用的幾種組合支護方式
1 、高性能錨桿、鋼帶和金屬網
2 、高性能錨桿、鋼帶、錨索和金屬網
3 、高性能錨桿、鋼帶、預拉力桁架和金屬網
4 、高性能錨桿、預拉力錨索、預拉力桁架和金屬網
5 、錨桿和金屬支架組合
八、 W型鋼帶安裝使用方法
1 、 W型鋼帶安裝及使用極其簡單，圍巖打孔完畢后再安裝錨桿，預先將鋼帶按設計要求與錨桿組合。
2 、使用錨桿鉆機對錨桿進行安裝，待錨桿安裝完畢后，將托盤與錨桿螺母
3 、背緊，依此類推，即可完成安裝。
九、運輸及包裝
1 、 W型鋼帶可根據用戶要求的長度及孔距進行加工定做。
2 、 W型鋼帶外表無包裝，但考慮運輸方便，進行成捆包裝。
