雷達料位計選型

雷達料位計/雷達物位計選型
雷達料位計和多數的測量儀表一樣，雷達料位計選型無非是以下三個方面：
介質特性方面 有無腐蝕性、粘附性如何、磨損力度如何、介電常數如何 等等，根據這些選擇纜繩的類型和儀表特征
容器、環境特性方面 容器尺寸如何、是否有障礙物或者攪拌、安裝要求如何、量程、結構、環境是否需要防爆

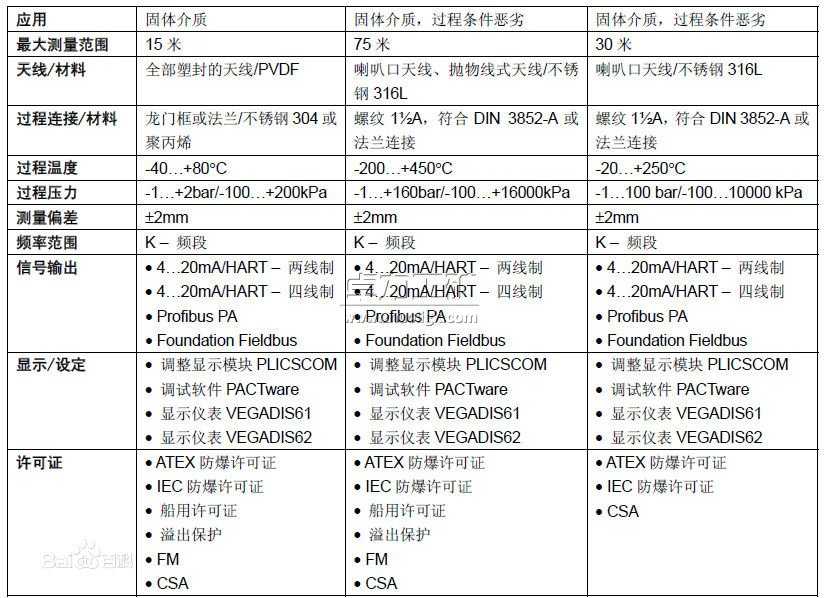

控制要求方面要什么信號輸出？是否需要就地顯示？精度有何要求？分辨力？供電要兩線還是4線？參照下圖左側參數就非常清晰選擇了。

頻率選擇
微波物位計使用的微波頻率有三個頻段：C波段(5.8～6.3GHz)、X波段(9～10.5GHz)、K波段(24～26GHz)。制造商根據自己的技術及國家批準的頻率來設計產品。
物位測量中的微波一般是定向發射的，通常用波束角來定量表示微波發射和接收的方向性。波束角和天線類型有關，也和使用的微波頻率(波長)有關。
對于常用的圓錐形喇叭天線來說，微波的頻率越高，波束的聚焦性能越好，即波束角小，在實際使用中這是十分重要的，低頻微波物位計有較寬的波束，如果安裝不得當，將會收到內部結構產生的較多的虛假回波，例如：采用4”喇叭天線的26GHz雷達的典型波束角為8°，而5.8GHz 的典型波束角為17°。并且，微波的頻率越高，其喇叭尺寸也可以做的越小，更易于開孔安裝。還沒有頻率高于K波段（24—26GHz）的微波（雷達）物位計。
而X波段雷達由于沒有明顯的應用特點，而在各大物位廠商的雷大物位技術發展中趨于被淘汰。

雷達物位計
類 別
應 用	過程條件簡單，腐蝕性的液體、漿料、固體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	存儲或過程容器腐蝕性的液體、漿料、固體 比如： 水液儲罐 酸堿儲罐 漿料儲罐 固體顆粒 小型儲油罐	適應各種存儲容器或過程計量環境，液體、漿料、固體 比如： 原油、輕油儲罐 原煤、粉煤倉位 揮發性液體儲罐 焦碳料位 漿料儲罐 固體顆粒
測 量 范 圍	20米	20米	35米
過 程 連 接	螺紋	法蘭	法蘭
過 程 溫 度	-40-130℃	-40-150℃	-40-250℃
過 程 壓 力	-1.0-3bar	-1.0-20bar	-1.0-40bar
重 復 性	± 3mm	± 3mm	± 3mm
精 度	< 0.1%	< 0.1%	< 0.1%
頻 率 范 圍	6.8GHz	6.8GHz	6.8GHz
防爆/防護等級	EXiaIICT6/IP68	EXiaIICT6/IP68	EXiaIICT6/IP68
信 號 輸 出	4…20mA/HART（兩線）	4…20mA/HART兩線)	4…20mA/HART（兩線）
