超聲波流量計種類

超聲波流量計是通過檢測流體流動對超聲束(或超聲脈沖)的作用以測量流量的儀表。

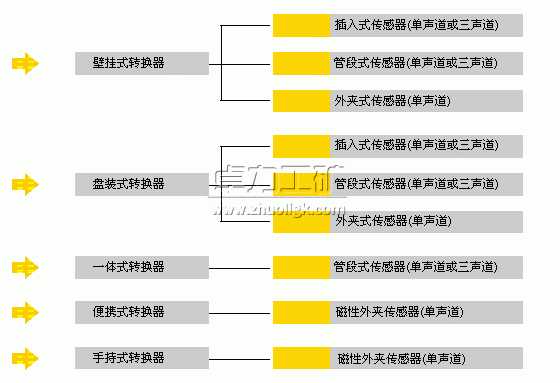

超聲波流量計轉換器形式有：壁掛式、盤裝式、一體式；
超聲波流量計傳感器形式有：插入式、管段式、外夾式。


超聲波流量計分類
●插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
●管段式超聲流量計：需切開管路安裝，但以后的維護可不停產?？蛇x擇單聲道或三聲道傳感器。
●外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
●便攜式超聲流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。
1、非接觸式測量方式、體積小、攜帶方便
2、適用于現場測量各種尺寸管道導聲介質
3、內置鎳氫充電電池工作時間達20小時以上
4、用戶界面靈活，使用簡單
5、智能型現場打印功能，保證流量數據的完整
6、配備一體式鋁合金防護箱，可在野外惡劣環境中使用
● 手持式超聲流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。
● 防爆型超聲流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。即轉換器為防爆型，傳感器為本質安全型。

超聲波流量計種類：
1、多譜勒式超聲波流量計：換能器1發射頻率為f1的超聲波信號，經過管道內液體中的懸浮顆粒或氣泡后，頻率發生偏移，以f2的頻率反射到換能器2，這就是多譜勒將就，f2與f1之差即為多譜勒頻差fd。設流體流速為v，超聲波聲速為c，多譜勒頻移fd正比于流體流速v。當管道條件、換能器安裝位置、發射頻率、聲速確定以后，c、f1、θ即為常數，流體流速和多譜勒頻移成正比，通過測量頻移就可得到流體流速，進而求得流體流量。
2、時差式超聲波流量計： 時差式超聲波流量計是利用聲波在流體中順流傳播和逆流傳播的時間差與流體流速成正比這一原理來測量流體流量的。
