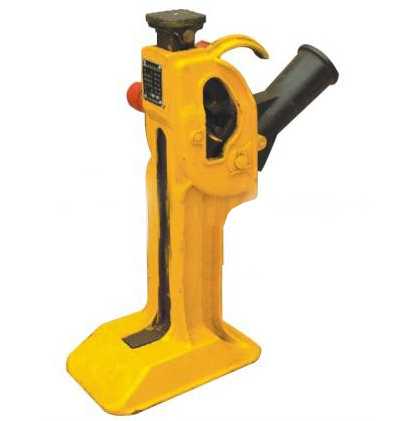

JQ-15型齒條式起道機結構簡單，起道可靠快捷，維修、保養方便并具有慢降和速降機構，使用時可根據需要選擇慢降和速降操作。本機適用于修建鐵路時升降軌排或其它重物；也適用于工礦企業、交通運輸、港口碼頭等企業搬運、安裝、調整設備及吊裝、搬運各種重物作起重工具。

二、起道機的作用：
1、用途適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。
2、工作原理本機是手動式起重工具種類之一，結構緊湊，合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。
3、齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成，其特征在于它的抬鉤與齒條構成滑動配合，手柄壓把與抬鉤鉸接，棘爪一端固定在手柄壓把上，另一端與齒條相嚙合，千斤固定在抬鉤上，齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。它由底座，抬鉤，手柄壓把，棘爪，千斤，快降輪等組成。壓把手柄單程用力，它與原有技術相比，具有以下優點，體積小，重量輕，便于攜帶，全部作業過程都處于可確保行車安全狀態下。
三、JQ-15型齒條式起道機使用方法
起道（提升）操作——將機立放使齒條鉤舌部分置于鋼軌或重物下，把撬棍插入搖桿4孔內，用力上下擺動撬棍即可把軌排或重物逐齒提升至所需高度。
快降（卸載）操作——將撬棍向上抬起，使搖桿往上擺一定角度，起動齒板11頂面即脫離齒條7齒面，把起動齒板11往后拉使其齒插入制動齒板5尾部三角槽內，再下按壓撬棍，即實現快降（卸載）。
慢降操作——當起重后需要降低一、兩齒的高度時，其操作為：將撬棍帶動搖降4往下壓，使制動齒板5脫離齒條7不負載，往后拉開制動齒板6，慢慢放松撬棍使齒條7下架一齒，然后放松制動齒板5使其齒入齒條7上一齒，放松撬棍使制動齒板受力，此時起動齒板不受力，再輕輕抬起撬棍，拉開起動齒板11使其齒尖 入齒條7上一齒。這樣，就完成了起重物下降一齒高度的操作。以此類推，即了實現逐齒慢降。
四、齒條起道機使用注意事項
1、起道機上道作業前，應檢查有否故障或損壞，空載操作是否靈活。
2、撬棍建議用鋼管制作，其尺寸為外徑φ40～48mm，壁厚4～5mm，長度1.5m，一端略有錐度。
3、慢降時，操作者要站在撬棍的一側，扳動齒板時手不要伸行太近，以防擦傷。
4、起道作業遇到緊急情況時，應即快降操作，并撤出起道機。
五、齒條起道機排降故障與維修
1、起道機升降不靈活時，應檢查各轉動或滑動部位有否有銹蝕或贓物， 如有，應清除干凈、并加上潤滑油潤滑。
2、升降操作時，如齒板“吃牙”不正常，應檢查彈簧9有否跳出（未壓住齒板），發現跳出，應使其復位；如彈簧疲勞彈力不夠或損壞，應更換彈簧9。
3、如齒板側面的拉手碰斷，可焊接。
4、機架1頂部方口前面如磨損嚴重而影響起重作業時，應更換機架。
5、長期使用后，齒條7制動齒板5和起動齒板11齒部磨損嚴重而影響使用時，應更換。
六、保養
1、起道機久置未用，使用前檢查各轉動、滑動部位有否銹蝕，空載操作是否正常，否則，應除銹、加潤滑油。
2、應避免丟甩，以免碰壞零部件。
3、使用后，如粘有泥沙，臟物應清除干凈；應妥善置放保管，并在轉動部位適量加機油潤滑，不要置放露天淋雨。
