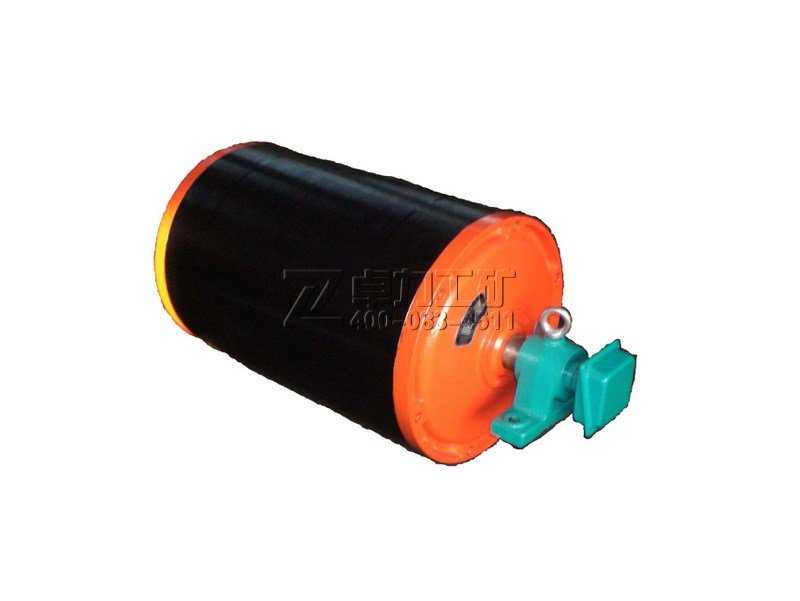

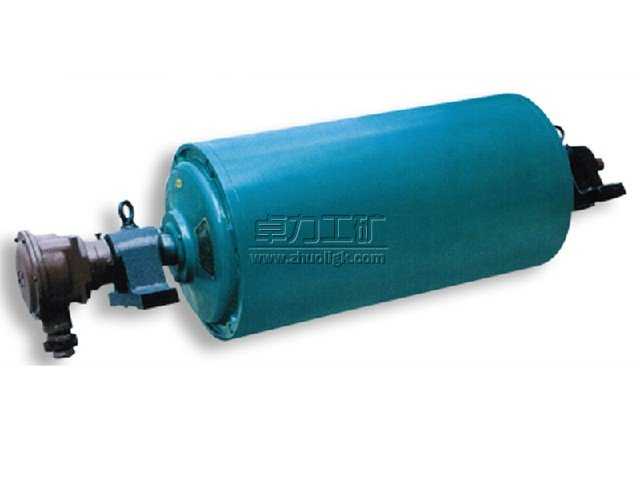

YTB隔爆型油冷式電動滾筒(行星齒輪傳動)

YTB隔爆型油冷式電動滾筒(行星齒輪傳動)

YTB隔爆型油冷式電動滾筒(行星齒輪傳動)|油冷式電動滾筒

YTB行星齒輪傳動隔爆型油冷式電動滾筒是本廠按德國油冷電動滾筒專有技術生產的電動滾筒。參數、外形及安裝尺寸與TDY型相同，但是TDY型電機采用油浸直接冷卻，效率高，而且采用硬齒面行星齒輪傳動，相比具有噪音低、使用壽命長、結構緊湊等有點，是本廠推薦選用的理想產品.

YTB隔爆型油冷式電動滾筒與YDB隔爆型油冷式電動滾筒型號含義及區別
國內部分生產廠家根據內部傳動結構不同，對隔爆型油冷式電動滾筒的型號進行了細分，產品型號的含義：D為定軸齒輪傳動，Z為擺線針輪傳動，T為行星齒輪傳動，因此YZB隔爆型油冷式電動滾筒內部為擺線針輪傳動，YTB隔爆型油冷式電動滾筒內部結構為行星齒輪電動滾筒。其余型號含義與YDB隔爆型油冷式電動滾筒含義相同，外形安裝尺寸與YDB隔爆型油冷式電動滾筒相同，客戶在選用YDB隔爆型油冷式電動滾筒時，也可以根據使用需求，自行選擇電動滾筒的減速機構的傳動方式。可在訂貨合同中注明。

YTB隔爆型油冷式電動滾筒的使用范圍
Exd l 類產品用于煤礦（非采掘工作面）主要含有甲烷或煤塵的爆炸性氣體混合物的場所；
注意：廠所周圍介質中不能含有破壞金屬和絕緣的活動性化學物質。
YTB隔爆型油冷式電動滾筒的使用條件
海拔不超過 1000m;
b.環境空氣溫度隨季節而變化，但最高溫度不超過35℃（煤礦井下），環境空氣最低溫度-20℃；
c.環境空氣最大相對濕度不超過95%，無凝結；
d.額定電壓380V、660V、380V/660V、660V/1140V，額定頻率50Hz；
e.電動滾筒的額定是連續工作制S1為基準的連續定額，允許滿壓起動，但電動滾筒在負荷啟動時功率必須提高一檔。
YTB隔爆型油冷式電動滾筒的主要規格

滾筒直徑D Drum dia.D mm	功率P Power P KW	滾筒表面線速度V（m/s) Velocity drum surface V(m/s)	皮帶寬度B Belt width B mm	滾筒長度 Length of drum L mm
Φ400	5.5	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
	7.5	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
	11	0.8,1,1.25,1.6,2,2.5	650,800,1000	750,950,1150
Φ500	5.5，7.5	0.8,1,1.25,1.6,2	650,800,1000,1200	750,950,1150,1400
	11，15	0.8,1,1.25,1.6,2,2.5	650,800,1000,1200	750,950,1150,1400
	18.5,22	0.8,1,1.25,1.6,2,2.5	650,800,1000,1200	750,950,1150,1400
Φ630	7.5	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	11,15	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	18.5,22	0.8,1,1.25,1.6,2,2.5	650,800， 1000，1200,1400	750,950, 1150,1400,1600
	30,37	1.25,1.6,2,2.5,3.15	800,1000,1200,1400	950,1150,1400,1600
	45,55	1.6,2,2.5,3.15	800,1000,1200,1400	950,1150,1400,1600



YTB隔爆型油冷式電動滾筒的安裝外形尺寸

滾筒直徑D Drum dia.D mm	皮帶寬度B Belt width B mm	安裝尺寸Mounting＆External Size
		L	A	H	C	M	N	p	Q	h	ds
Φ400	650	750	1000	120	90	90	-	340	280	35	Φ27
	800	950	1300
	1000	1150	1500
Φ500	650	750	1000		120
	800	950	1300
	1000	1150	1500
	1200	1400	1750
	1400	1600	2000
Φ630	650	750	1000
	800	950	1300	140	130	130	80	400	330
	1000	1150	1500
	1200	1400	1750	160	150	160	90	440	360	50	Φ34
	1400	1600	2000								Φ34

卓力工礦是國內知名YTB隔爆型油冷式電動滾筒(行星齒輪傳動)生產廠家，有豐富的經驗為客戶提供高品質的YTB隔爆型油冷式電動滾筒(行星齒輪傳動)及完善的售后服務，如果您想了解最新YTB隔爆型油冷式電動滾筒(行星齒輪傳動)價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：YTB隔爆型油冷式電動滾筒(行星齒輪傳動)發貨時間？ YTB隔爆型油冷式電動滾筒(行星齒輪傳動)售后保障？ YTB隔爆型油冷式電動滾筒(行星齒輪傳動)訂貨需要提供什么信息？

產品標簽：YTB隔爆型油冷式電動滾筒(行星齒輪傳動)| 油冷式電動滾筒
