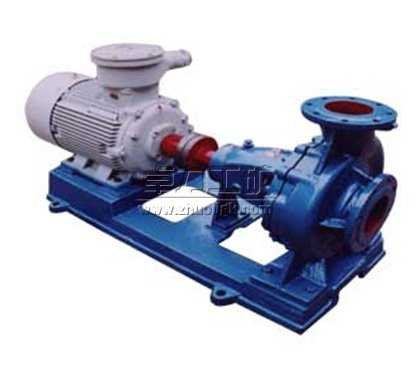

IS、IY、IR型臥式單級單吸清水離心泵

IS、IY、IR型臥式單級單吸清水離心泵

IS、IY、IR型臥式單級單吸清水離心泵|IS單級單吸離心泵|IY臥式清水離心泵|IR清水離心泵

IS、IY、IR型單級單吸離心泵，供輸送液溫不超過80℃的液體之用，適用于工業、城市給水排水，亦可用于農田、果園排灌。注意！ 泵的進口壓力不應大于0.3MPa。
IS、IY、IR型單級單吸離心泵結構簡單，性能可靠，體積小、重量輕、效率高、噪聲低、振動小、汽蝕余量低，使用維修方便。
全系水力系性能布局，檢修方便，用戶使用范圍廣；效率達到國際平均性能。

IS型單級清水離心泵適用城市供水、排水，工業輸送生產，同樣可用于農業灌溉輸送清水或者類似清水（物理或化學性質相似）的介質。設計最高溫度不高于80℃。
IS臥式離心泵產品特點：
1、該款臥式離心泵是根據國際標準IOS2858規定的性能和尺寸設計生產的，其主要組成有泵體、泵蓋、葉輪、軸、軸套、密封環、懸架軸承等等。
2、該款臥式離心泵的泵蓋和泵體，是從葉輪背面處分開的，也就是后開門形式機構，這樣的設計優點便在于能夠方便修理檢查，修理和檢查不用開啟泵體，吸入排出的管路和電動機。只要拆開加長聯軸器的中間連接器，就可以退出轉子進行檢查和修理
3、該款離心泵的泵體和泵蓋組成的泵的工作室。葉輪葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、臥式離心泵為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、離心泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將清水離心泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、單級清水離心泵為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、單級清水離心泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

規格型號
IS、IY、IR型單級單吸離心泵各有29個基本型號，同一型號的泵因改變葉輪外徑而有不同的性能（在泵型號后面加上A、B等字母表示）。但只用四根軸和四個懸架部件，零件通用化程度高達92%以上。

IS50-32-125、IS50-32-160、IS50-32-200、IS50-32-250、IS65-50-125、IS65-50-160、IS65-40-200、IS65-40-250、IS65-40-315、IS80-65-125、IS80-65-160、IS80-50-200、IS80-50-250、IS80-50-315、IS100-80-125、IS100-80-160、IS100-65-200、IS100-65-250、IS100-65-315、IS125-100-200、IS125-100-250、IS125-100-315、IS150-125-400、IS200-150-250、IS200-150-315、IS200-150-400.

IY50-32-125、IY50-32-160、IY50-32-200、IY50-32-250、IY65-50-125、IY65-50-160、IY65-40-200、IY65-40-250、IY65-40-315、IY80-65-125、IY80-65-160、IY80-50-200、IY80-50-250、IY80-50-315、IY100-80-125、IY100-80-160、IY100-65-200、IY100-65-250、IY100-65-315、IY125-100-200、IY125-100-250、IY125-100-315、IY150-125-400、IY200-150-250、IY200-150-315、IY200-150-400.

IR50-32-125、IR50-32-160、IR50-32-200、IR50-32-250、IR65-50-125、IR65-50-160、IR65-40-200、IR65-40-250、IR65-40-315、IR80-65-125、IR80-65-160、IR80-50-200、IR80-50-250、IR80-50-315、IR100-80-125、IR100-80-160、IR100-65-200、IR100-65-250、IR100-65-315、IR125-100-200、IR125-100-250、IR125-100-315、IR150-125-400、IR200-150-250、IR200-150-315、IR200-150-400.

IS、IY、IR型單級單吸離心泵工作參數范圍：
流量：6.3～400m3/h
揚程：5～125m
進口直徑：50～200mm
轉    速：2900r/min，1450 r/min

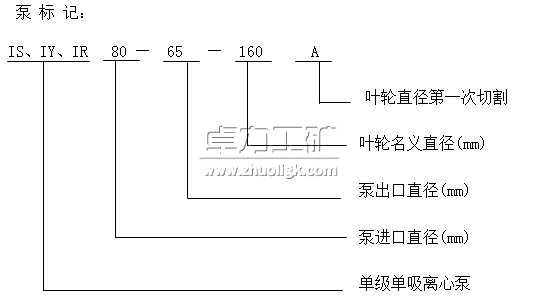

IS、IY、IR型單級單吸離心泵型號含義

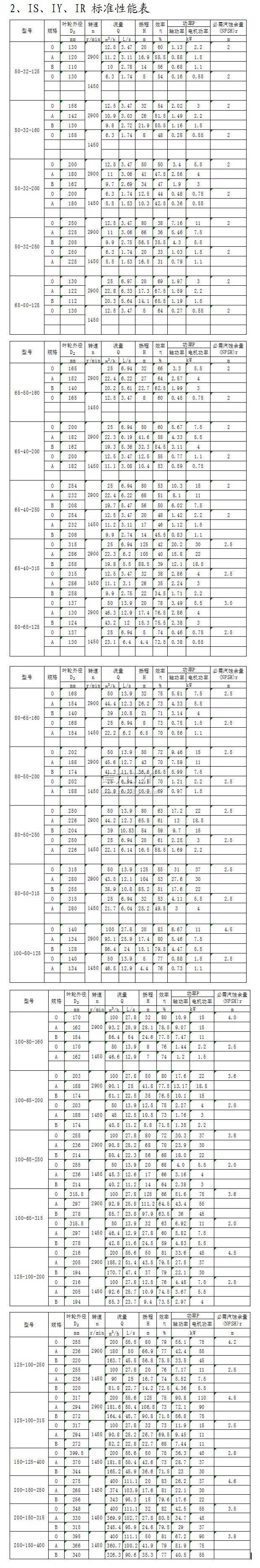

IS、IY、IR型單級單吸離心泵技術參數表

IS臥式離心泵永嘉泉達的訂貨請盡量提供：
1.型號2.口徑3.揚程（m）4.流量5.電機功率（KW）6.轉速（R/min）7.材質是否帶附件8.電壓（V）

IS臥式離心泵水泵故障與排除：

故 障	原 因	解決方法
1、水泵不吸水，壓力表及真空表的指針在劇烈擺動。	注入水泵的水不夠，水管或儀表漏氣。	再往水果內注入或擰緊堵塞漏氣處。
2、水泵不吸水，真空表表示髙度真空。	低閥沒有打開，或已淤塞吸水管阻力太大，吸水管高太大。	校正或更改底閥。清洗或更改泵水管，減低吸水高度。
3、看壓力表水泵出水處是有壓力，然而水管仍不出水。	出水管阻力太大，旋轉方向不對，葉輪淤塞。	檢查或縮短水管及檢查電機取下水管接頭，清洗葉輪。
4、流量低于予計。	水泵淤塞，口環麿損過多。	清洗水泵及管子，更換口環。
5、水泵耗費的勸率過大。	填料函壓的太緊了，填料函發熱，因磨損葉輪壞了，水泵供水量增加。	擰緊填料函，或將填料取出來打方一些，更換葉輪，增加出水管阻力，來降低流量。
6、水泵內部聲音反常水泵不水上。	流量太大，吸水管內阻力過大， 吸水高度過大，在吸水處有空氣滲入，所檢送的液體溫度過 高。	增加出水管內的阻力以減低流量，檢查泵吸入管內阻力， 檢查底閥減小吸水高度。擰緊堵塞漏氣處，降低液體溫 度。
7、軸承過熱。	沒有油，水泵軸與電機軸不在一一條中心線上。	注油，把柚中心對準。
8、水泵振動。	泵軸與電機軸不在一條中心線上或果軸斜了。	把水泵和電機的軸中心線對準。

卓力工礦是國內知名IS、IY、IR型臥式單級單吸清水離心泵生產廠家，有豐富的經驗為客戶提供高品質的IS、IY、IR型臥式單級單吸清水離心泵及完善的售后服務，如果您想了解最新IS、IY、IR型臥式單級單吸清水離心泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：IS、IY、IR型臥式單級單吸清水離心泵發貨時間？ IS、IY、IR型臥式單級單吸清水離心泵售后保障？ IS、IY、IR型臥式單級單吸清水離心泵訂貨需要提供什么信息？
