KZC18礦用本安型信號轉換器

一、概述

KZC18礦用本安型信號轉換器用于煤礦/非煤礦山的頻率輸入轉換為電流和電壓輸出或者電流輸入轉換為頻率輸出。
產品帶有自動識別功能，當有信號輸入時，控制模塊會自動識別輸入信號類型，并輸出相應的轉換信號（頻率→電壓、電流；電流→頻率）。
轉換器采用軟件硬件結合設計方式，讓產品使用過程更加人性化和智能化。



二、用途：

KZC18礦用本安型信號轉換器信號輸入后，經過處理成為標準的頻率或電壓信號，控制系統采集信號并進行計算后輸出對應的轉換控制信號。當輸入信號為頻率信號時，控制系統會自動屏蔽電流轉換模塊（檢測到電流輸入時屏蔽頻率轉換模塊），從而避免輸出沖突。
注意：當只有第1路信號輸入時，對應只有第1路信號輸出（第2路同理）。具體接線方式請參考本說明書的第六部分“連接與使用”。

工作時，信號轉換器指示燈情況：
a) 上電：上電指示燈亮；
b) 頻率輸入：上電指示燈亮、頻率輸入燈亮、輸出指示燈閃亮；
c) 電流輸入：上電指示燈亮、電流輸入燈亮、輸出指示燈閃亮；
d) 出現錯誤：上電指示燈亮、錯誤指示燈亮。



三、KZC18礦用本安型信號轉換器技術參數：

使用環境
a.  環境溫度：0℃～ +40℃;
b.  相對濕度：≤ 95%（+25℃）;
c.  大氣壓力：80 kPa～ 106kPa;
d.  適用場所：煤礦井下有瓦斯，煤塵爆炸危險的環境，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體場所。

技術指標
1) 電氣性能
a) 額定電壓：18VDC；
b) 工作電流：≤80mA；
2) 測量范圍
a) 電流輸入方式：4～20mA；
b) 頻率輸入方式：200～1000Hz（脈沖寬度大于0.3ms）。
3)  輸出信號制式
a) 4～20mA電流輸入時，對應200～1000Hz頻率輸出(負載電阻≥100Ω)；
b) 200～1000Hz頻率輸入時，對應4～20mA電流輸出(負載電阻≤120Ω)和0～10V電壓輸出(負載電阻≥100KΩ)。


四、特點：

1. KZC18礦用本安型信號轉換器采用本安型結構設計，安裝及維護方便；
2. 頻率輸入轉換為電壓、電流輸出或者電流輸入轉換為頻率輸出；
3. 可連接兩路輸入信號（輸入信號類型必須一致）；
4. 適用范圍：本產品只適用于傳感器由分站或其它上端設備（經信號轉換器）供電且輸出信號非隔離。



五、圖片：

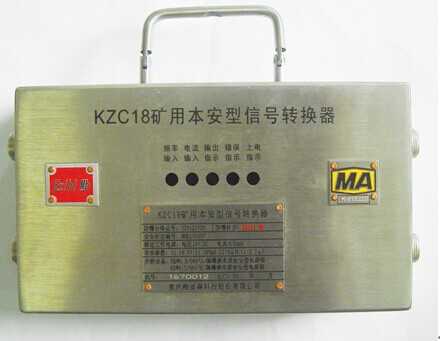

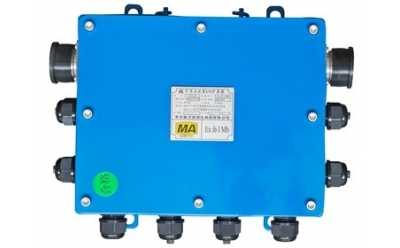

KZC18礦用本安型信號轉換器
