ZMF鑄鐵鑲銅方閘門

ZMF鑄鐵鑲銅方閘門

ZMF鑄鐵鑲銅方閘門|鑲銅閘門

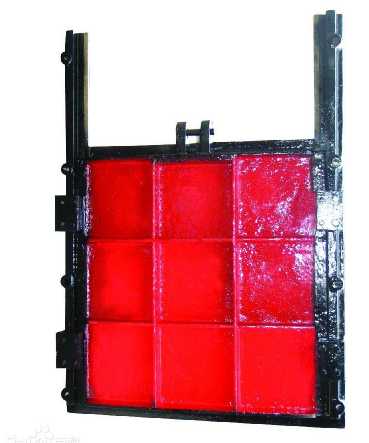

鑄鐵鑲銅方閘門是閘門的一種，主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據建設部通用標準和美國AWWA標準設計生產。

結構特點
鑄鐵鑲銅方閘門采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。
1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。
2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。
4.品種規格齊全，適應性廣。
5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
性能參數
1.型號與規格：
方閘門：明桿式 ZMF DN200～DN2500mm
2.鑄鐵鑲銅方閘門主要性能指標：
a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。
b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m
c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。
d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10
e）安裝位置：正常狀態下正向迎水、處于鉛垂狀態。
f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。
h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。
連接尺寸

型 號	通徑 D	A	B	E	H	b	φd
ZMF -300	300×300	425	145	55	600	20	φ20
ZMF -400	400×400	550	150	60	885	20	φ20
ZMF-500	500×500	615	195	70	1000	30	φ25
ZMF -600	600×600	720	205	83	1200	30	φ25
ZMF -700	700×700	848	236	91	1400	30	φ25
ZMF -800	800×800	945	265	110	1600	30	φ30
ZMF -900	900×900	1100	290	145	1600	30	φ30
ZMF -1000	1000×1000	1200	325	155	1700	35	φ30
ZMF-1200	1200×1200	1400	360	170	2335	40	φ30
ZMF -1400	1400×1400	1630	420	200	2720	40	φ35
ZMF -1500	1500×1500	1750	450	215	2900	40	φ35
ZMF -1600	1600×1600	1870	480	230	3100	40	φ35
ZMF -1800	1800×1800	2025	520	250	3356	40	φ35
ZMF-2000	2000×2000	2220	570	270	3680	50	φ40
ZMF -2200	2200×2200	2440	626	300	4040	50	φ40
ZMF-2500	2500×2500	2740	700	340	4580	50	φ40

卓力工礦是國內知名ZMF鑄鐵鑲銅方閘門生產廠家，有豐富的經驗為客戶提供高品質的ZMF鑄鐵鑲銅方閘門及完善的售后服務，如果您想了解最新ZMF鑄鐵鑲銅方閘門價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：ZMF鑄鐵鑲銅方閘門發貨時間？ ZMF鑄鐵鑲銅方閘門售后保障？ ZMF鑄鐵鑲銅方閘門訂貨需要提供什么信息？

產品標簽：ZMF鑄鐵鑲銅方閘門| 鑲銅閘門
